صب الصمام الطبي

يعد Casting Medical Valve المكون الأساسي للسيطرة على تدفق السوائل ، ويعتبر الصب رابطًا مهمًا في عملية تصنيع الصمامات وأساسًا مهمًا لتصنيع صمامات عالية الجودة. يمكن أن تحدد المسبوكات الجيدة مباشرة إخراج الصمامات عالية الجودة.

عملية الصمام

صب الصمام الطبي هو إذابة المعدن إلى سائل يلبي المتطلبات ثم صبه في القالب المعالج. بعد التبريد والتصلب والتنظيف والمعالجة اللاحقة ، يتم الحصول على صب الصمام.

أثناء الصهر ، تأكد من أن المعدن يصل إلى درجة الحرارة المناسبة واستخدام سرعة ملء معقولة وسرعة التبريد لمنع العيوب مثل الشقوق.

لا ينفصل إنتاج المسبوكات الجيدة عن اختيار المواد عالي الجودة ومقاييس العملية الصحيحة والمعقولة ، مثل نظام صب ، ونسر وبرد ، ومبلغ تصحيح العملية ، وما إلى ذلك ، لتأكيد خطة عملية معقولة. نظرًا لسمك الجدار غير المتكافئ لسباق الصمامات ، يجب اعتماد مبدأ التبريد المتسلسل والتصلب المتسلسل لتقليل العيوب مثل الإجهاد والانكماش والانكماش داخل الصب.

تتمثل الميزة الأكثر أهمية في الصب في أنه يمكنه تصنيع بعض قطع عمل Valve بأشكال معقدة يصعب صياغتها أو عملية NC. بالإضافة إلى ذلك ، يمكن تشكيل الصمام الطبي في خطوة واحدة ويمكن أن يلقي أجساد صمام قطر كبير. لذلك ، فإن قطر الصمامات المصبوب أعلى في الغالب DN50 ، وسعر الصمامات المصبوب أقل من طرق المعالجة الأخرى.

تدابير العملية للتحكم في التصلب المتسلسل للصمامات الصب

عندما نقوم بتصميم وننتج صمامًا طبيًا ، نحتاج إلى النظر في وضع الفراق المعقول ، والموضع الناتج ونظام صب.

تم تصميم Riser في الجزء الأخير من الصمام الطبي Die Cast ، والذي لا يلعب دور تعويض الانكماش فحسب ، بل يؤخر أيضًا تصلب الفولاذ المنصهر حول الناهض ، مما يخلق ظروفًا للتصلب المتسلسل.

عند التدفق ، عندما يرتفع الصلب المنصهر إلى 1/4 من الارتفاع الناهض ، يمكن ضبطه ليصب من أعلى الناهض ، مما قد يزيد من رأس ضغط الصلب المنصهر ودرجة حرارة الناهض.

يمكن تحديد حجم نسخ الصلب المصبوب بواسطة طريقة المعامل (التي تحددها السعة الحرارية للصب) ؛ طريقة انكماش الحجم (التي يحددها معدل تقلص التصلب من الصلب المنصهر) ؛ طريقة النسبة (التي يحددها نوع تعويض الانكماش من الصب) وطريقة دائرة الملعب الحرارية (التي تحددها دائرة الملعب الحرارية من الصب). في الوقت الحاضر ، فإن الطريقة الأكثر استخدامًا هي طريقة دائرة الملعب الحرارية لتحديد حجم الناهض ، لأنه يمكن أن تلبي متطلبات التصميم المريحة.

أثناء عملية التصلب والتبريد من المسبوكات ، سوف يتقلص حجمها وحجمها. ستؤثر عوامل مختلفة مثل اختيار المواد وحجمها وتصميم الشكل على نطاق الانكماش. يتم التعبير عن الانكماش من السائل إلى الصلبة بشكل عام على أنه التغير في الطول - معدل الانكماش الخطي (٪).

العوامل التي تؤثر على معدل انكماش الصمام الطبي

في الواقع ، هناك العديد من العوامل التي تؤثر على معدل انكماش الصمام الطبي أثناء الصب. حتى عندما يتقلص الصب في القالب في الحالة الصلبة ، فإنه يتأثر بالمقاومة الخارجية ، مما سيقلل من انكماشه الفعلي. وهذا ما يسمى الانكماش غير المجاني.

معدل الانكماش غير المجاني دائمًا أقل من معدل الانكماش الحر. تشمل العوامل التي تؤثر على معدل انكماش الصب بشكل أساسي نوع السبائك المعدنية ، وهيكل وطول الصب. بالإضافة إلى ذلك ، تؤثر مادة النمذجة وضغط النواة أيضًا على معدل الانكماش غير المجاني للصب. يمكن حساب معظم معدلات الانكماش من خلال الإشارة إلى جدول التصميم.

الدقة في الصناعة الطبية

تتمتع بعض الصناعات الخاصة بمتطلبات أعلى لجودة المظهر ودقة الأبعاد في المسبوكات ، مثل الصناعات الطبية والكيميائية ، والتي تتضمن صب الدقة.

إن الصب الدقيق شائع الاستخدام في صناعة الصمامات الطبية المصبوب هو صب القالب المنصهر ، والذي يمكن تقسيمه تقريبًا إلى طريقتين للعملية.

يستخدم النوع الأول مواد العفن القائمة على الشمع منخفضة الحرارة ، والتي تتكون بشكل رئيسي من حمض ستيرك + البارافين ، أو حقن الشمع منخفض الضغط ، وقشرة زجاجية مائية ، وزيادة شمع الماء الساخن ، وذوبانها في الغلاف الجوي ، وعمليات الصب ، بشكل رئيسي في مستوى الصلب الكربوني ومتطلبات الصلب المنخفضة ذات الجودة العامة ، ودقةها الأبعاد.

يستخدم النوع الثاني مواد العفن المستندة إلى الراتنجات المتوسطة ، وحقن الشمع عالي الضغط ، وقشرة القالب السيليكا ، ونزاع البخار ، وعمليات ذوبان وتصبغ سريع في الغلاف الجوي أو الفراغ ، ويمكن أن تصل دقة الأبعاد الصب إلى CT4-6.

مزايا صب الفتحات

تتطلب مصبوبات الصمامات الطبية دقة عالية في الحجم. يمكن أن تلبي صب الفتحات متطلبات الاستخدام مع وجود سطح أملس وجودة مظهر جيد. يمكن أن يلقي أجزاء بهياكل وأشكال معقدة يصعب معالجتها مع عمليات أخرى.

ومواد المسبوكات غير مقيدة. يمكن إلقاء الفولاذ الكربوني الشائع ، والفولاذ المقاوم للصدأ ، وسبائك الألومنيوم ، أو الصلب الخاص بالسبائك ، وسبائك درجات الحرارة العالية والمعادن الثمينة والمواد الأخرى. ومرونة الإنتاج والقدرة على التكيف قوية ، ويمكن إنتاج الطلب على الصمامات الطبية المصبوبة بالموت بكميات كبيرة أو دفعات صغيرة من القطع المفردة.

بالطبع ، لا يمكن لأي عملية حل أي مشكلة. فتحة فتحة أيضا قيود. تدفق العملية أكثر تعقيدًا ودورة الإنتاج أطول.

لماذا تختار HY

HY هي الشركة المصنعة للصمام الطبي المصبوب. نحن ننتج جميع منتجات النحاس والفولاذ المقاوم للصدأ والنحاس والألومنيوم أو تخصيصها وفقًا لمتطلبات العملاء.

حول سياسة العينة: إذا كانت في المخزون ، فيمكننا إرسالها إليك مباشرة. إذا تم إجراء عينة جديدة وفقًا لمواصفاتك ، فسوف يستغرق الأمر حوالي 15-30 يومًا وفقًا لاحتياجاتك المحددة.

وقت التسليم: يمكن شحن الطلبات الموضعية في غضون سبعة أيام ، ويتم تأكيد الطلبات المخصصة وفقًا للاحتياجات والكمية ، مثل الإخراج في غضون 20 طنًا ، ويبلغ وقت الإنتاج 40-45 يومًا بعد تأكيد كل التفاصيل.

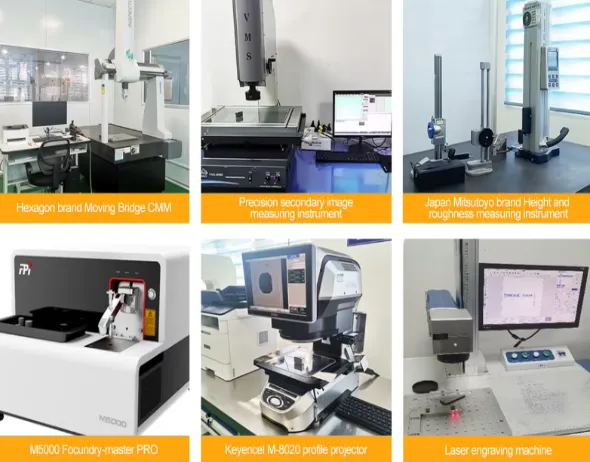

حول شهادة الجودة: هناك مختبر مستقل ، هو معيار التشغيل الذي يبلغ 13828 EN13828. في الوقت نفسه ، تمتلك شركتنا العديد من الشهادات ، مثل IS09001 TS و CUPC و NSF و AB1953 و CSA و CE و ACS ، إلخ. نحن ندعم تفتيش مصنع الجهات الخارجية واختبارها.
